На одном из объектов потребовалась поставка и монтаж электропривода Dorma ED 100 для распашной двери из алюминиевых профилей. В целом, особенных сложностей в монтаже и пусконаладке привод не вызвал, однако некоторые особенности были.
Дверной блок устанавливался в плоскости наружней стены из сендвич панели, а сам привод монтировался на металлическую несущую конструкцию (фахверк) внутри здания, существенная разница по высотным отметкам расположения верхней точки полотна и нижней точки фахверка потребовала доукомплектовывать привод монтажной пластиной и дополнительным удлинителем оси тяги. Важно учитывать указанный момент, поскольку комплект удлинителей оси тяги, в зависимости от длины (максимально ее возможно удлинить на 60 мм), стоит очень приличных денег, как и сам провод, впрочем.
Также следует обращать внимание на глубину перемычки (удаленность оси привода от плоскости полотна) ее максимальная величина не более 300 мм (в нашем случае получилось как раз уложиться в указанный предельно допустимый размер).
Как правило, заявленный проектной документацией электропривод Dorma ED 100, монтируется в составе охранно-пожарной сигнализации и требует сопряжения с таковой системой, что следует учитывать еще на стадии разработки проектной документации, что в нашем случае заказчиком работ выполнено не было и, как следствие, система ОПС, имела напряжение питания 12 В (Постоянный ток), привод запитывался (запитывается) от сети переменного тока напряжением 220 В, а вспомогательные устройства самого привода должны обеспечиваться питанием на 24 В (Постоянный ток). Выход был найден в виде отказа от вспомогательных устройств в составе привода и их поставка и монтаж в составе непосредственно ОПС с напряженеим питания 12 VDC, благо практически любая ОПС представляет достаточно гибкие варианты настройки и комплектации.
Определенные трудности, на момент производства работ, у нас вызвал поиск инструкции, поскольку комплект поставки привода инструкции по монтажу, настройке и эксплуатации электропривода Dorma ED 100 (ED 250) на русском языке не содержал. В итоге мы нашли два варианта инструкции и выполнили работы. С удовольствием делимся ими на настоящей странице.
Инструкции к приводу Dorma ED 100 (ED 250)
Рекомендуем скачивать и распечатывать обе инструкции, потому как они различаются и дополняют друг друга.

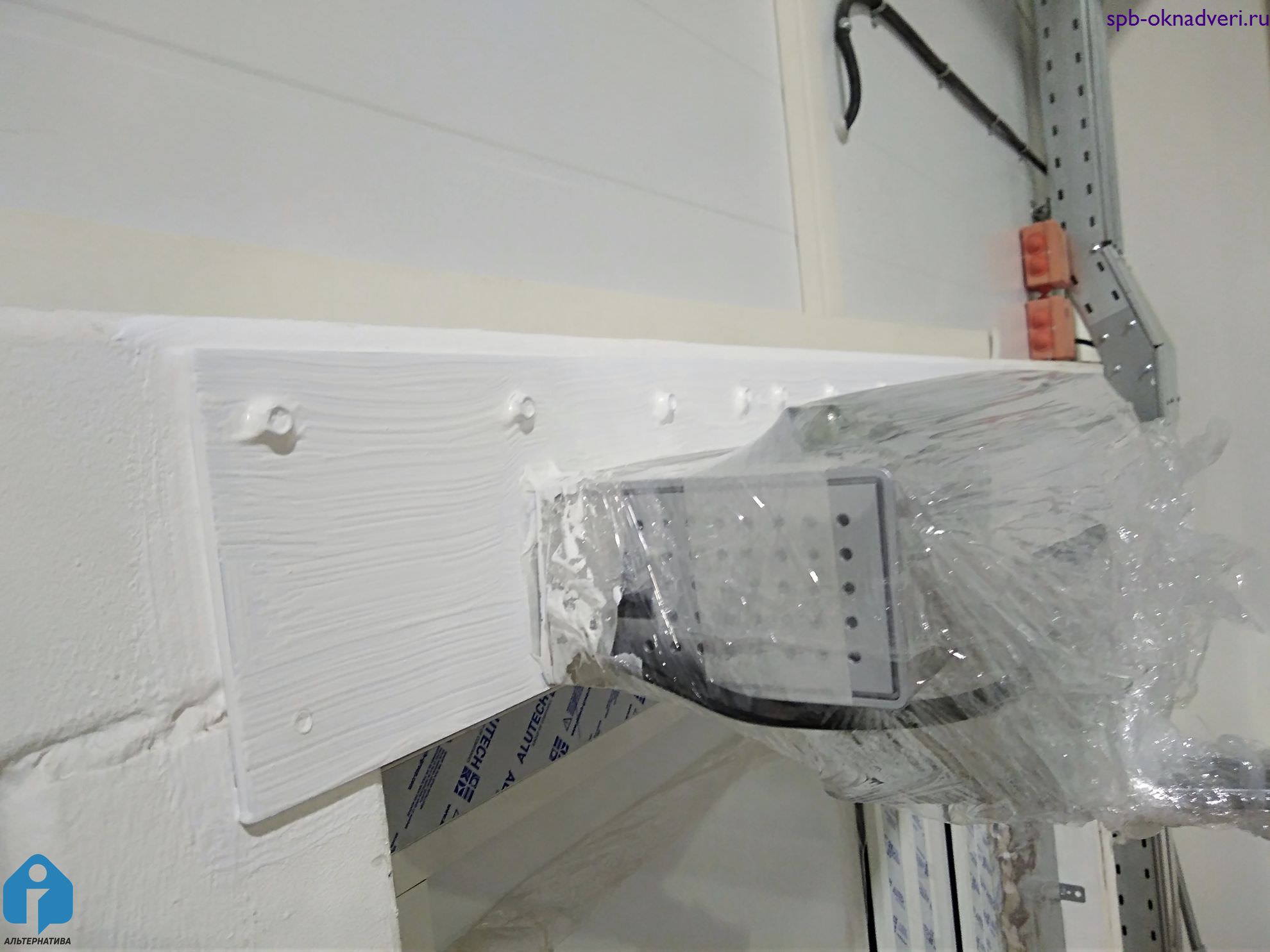

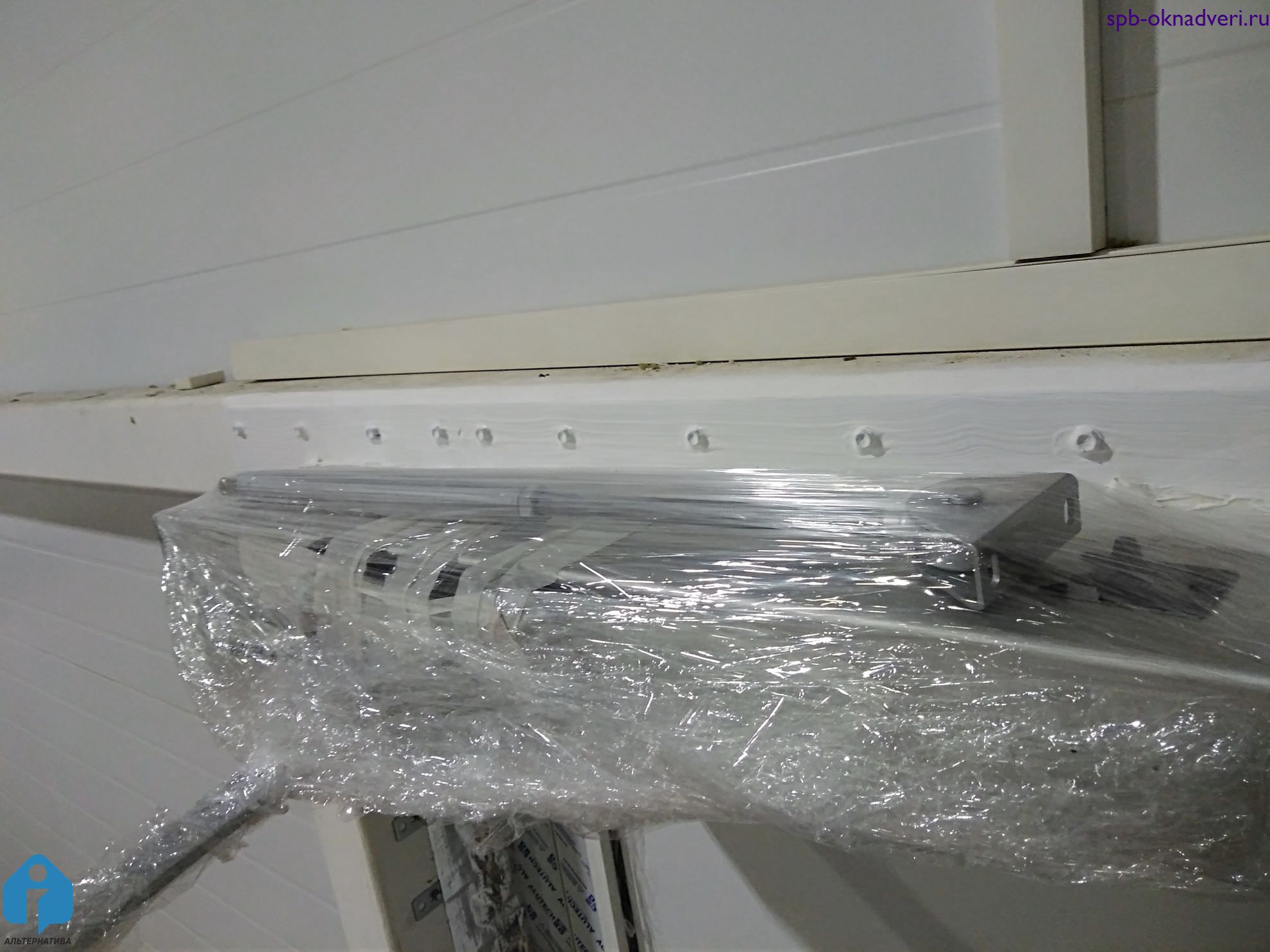

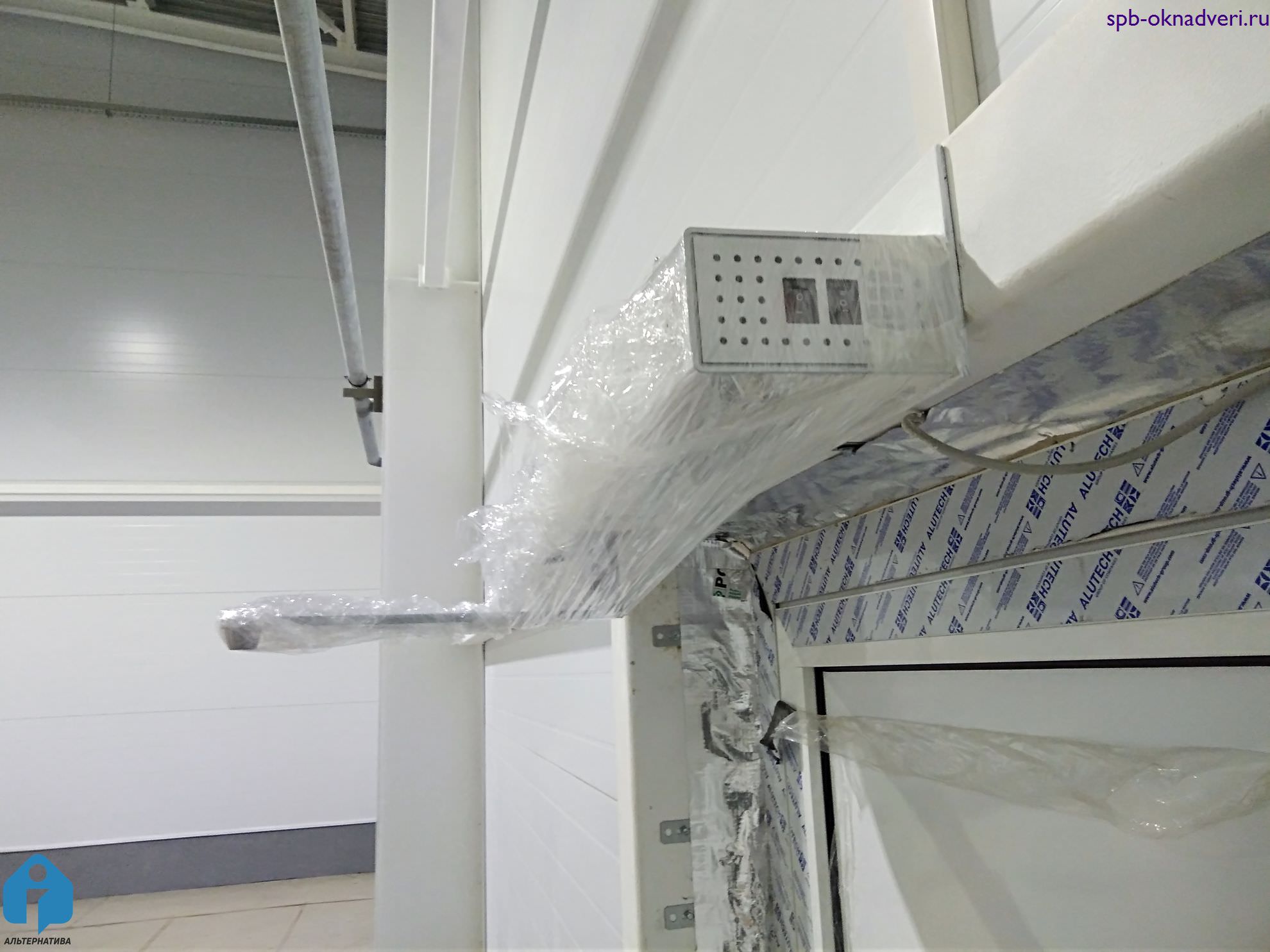

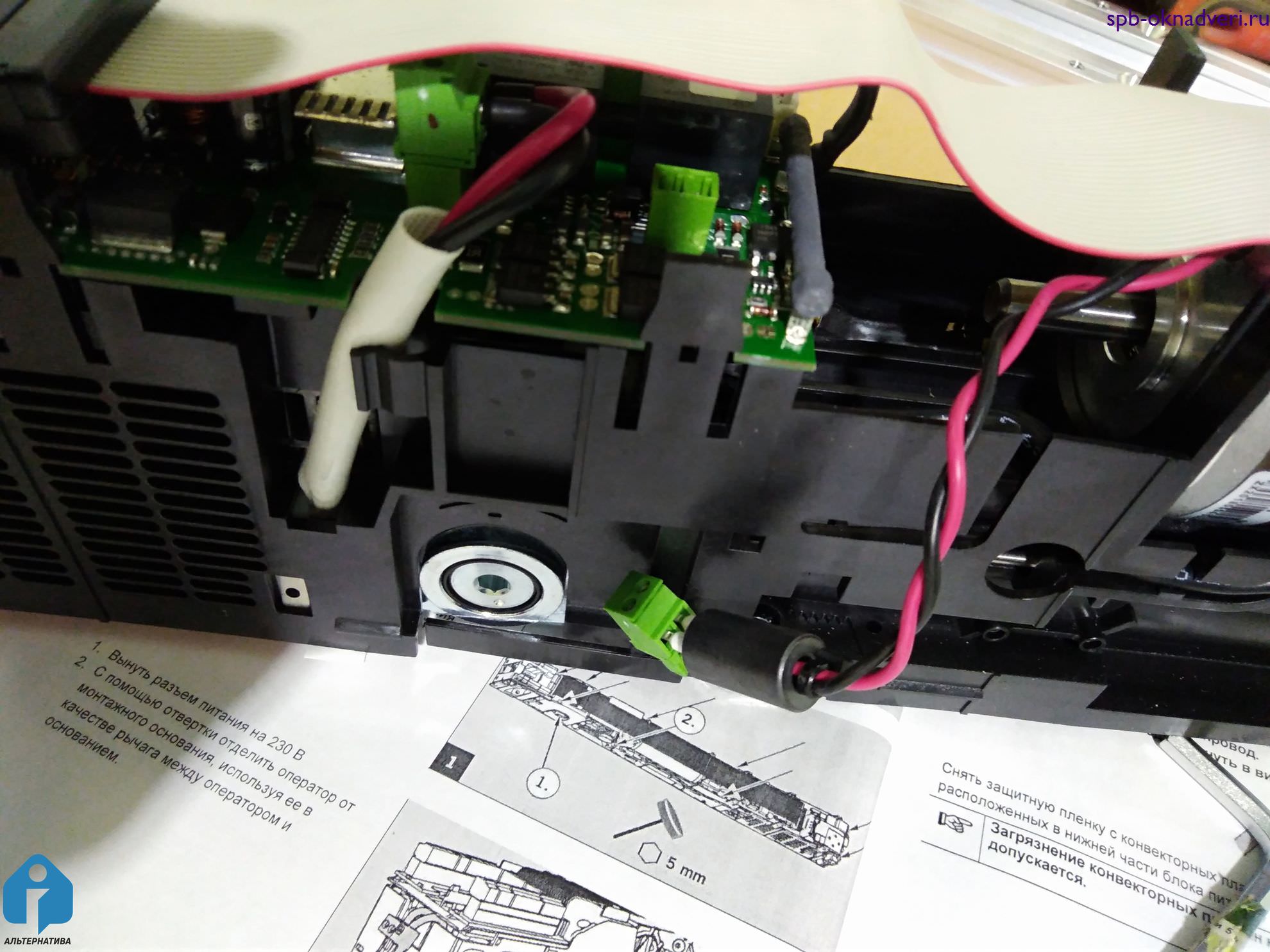

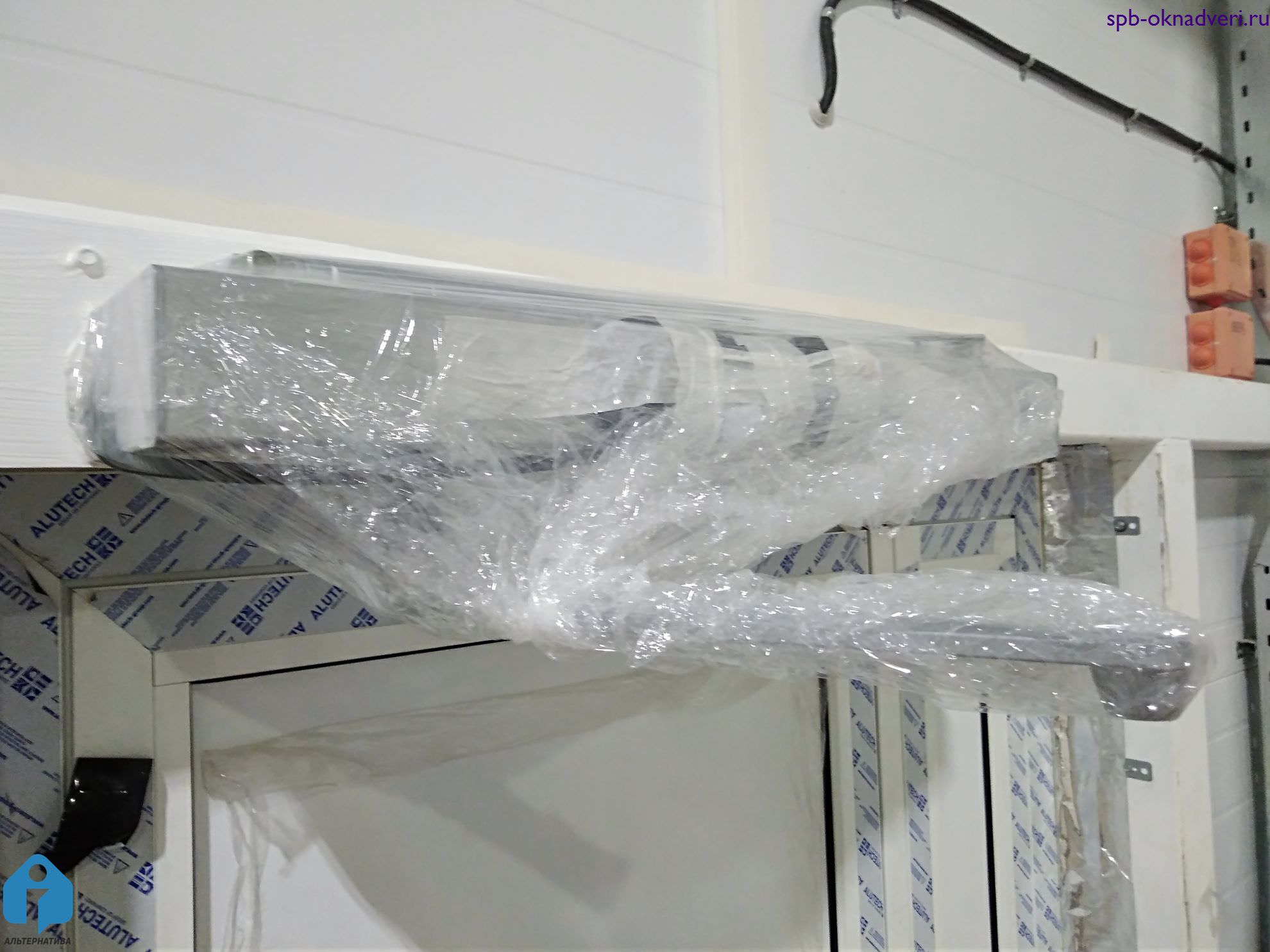

Фото с объекта (монтаж электропривода)
